PRÄZISIONS-ZAHNSTANGE Q6

Gehärtete und geschliffene Schrägverzahnung

DST Präzisions-Zahnstange Q6
SERIE
DST

Qualität: 6h23 DIN 3962/63/67
Material: C45 UNI EN 10027-1
Verzahnung: Induktionsgehärtet (HRC 54-58) und geschliffen.
Verzahnungsdaten:

  • Eingriffswinkel α=20°;
  • Schrägungswinkel ß=19,528°
  • Schrägungsrichtung = RECHTSSTEIGEND

fp Einzelteilungsfehler: Module < 3,0: 0,006 / Modul ≥ 3,0: 0,008

Fp Gesamtteilungsfehler:
abhängig von der Länge der Zahnstange (siehe Tabelle)

Die Molinati-Präzisionszahnstangen der DST-Serie mit modularer Teilung Q6 werden in variabler Länge (500 bis 1000 mm) und Modul (1,5 bis 6 mm) hergestellt und weichen vom Standard gehärteter und geschliffener Schrägzahnstangen aufgrund der Lage der Bohrungen ab, die eine größere Steifigkeit der Übertragung ermöglichen.
Die Härtung der Verzahnung wird nach bestimmten Parametern durchgeführt und der gesamte Produktionsprozess wird überwacht, um dem Kunden die maximale Qualität und Effizienz zu gewährleisten.
Die Verwendung von Zahnrädern auf schrägverzahnten Zahnstangen der Serie DST gewährleistet schnelle, präzise und geräuscharme lineare Bewegungen in Industriemaschinen jeder Art.

DST Präzisions-Zahnstange Q6

Alle Maße in [mm]
DST Präzisions-Zahnstange Q6

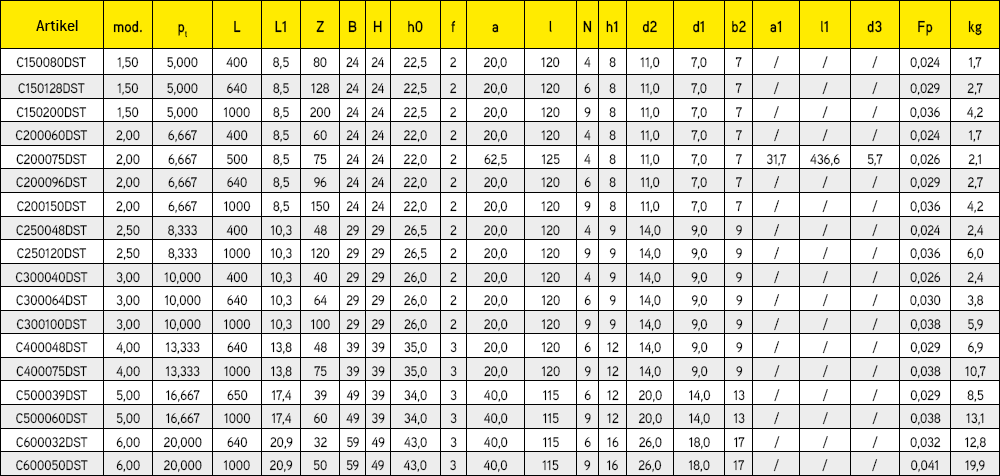

pt:Stirnteilung - Z: Zähnezahl - N: Bohrungsanzahl - d3: vorgebohrte Bohrungen für Verstiftungen


Bitte beachten: zur Montage ist eine separat verfügbare Montagezahnstange notwendig, um die Teilung zwei aufeinanderfolgender Zahnstangen zu gewährleisten - Das Ritzel kann auf Anfrage mitgeliefert werden.
