CREMAGLIERE PASSO MODULARE Q6

elicoidale temprata e rettificata

DSC246 cremagliere passo modulare
SERIE
DSC246

Qualità: 6h23 DIN 3962/63/67
Materiale: C45 UNI EN 10027-1
Esecuzione dentatura: temprata ad induzione e rettificata HRC 54-58.
Dati dentatura:

  • angolo pressione α=20°;
  • angolo elica ß=19,528°
  • senso elica= DESTRO

fp errore sul passo singolo: moduli < 3,0: 0,006 /moduli ≥ 3,0: 0,008

Fp errore sul passo totale:
dipendente dalla lunghezza della cremagliera (in tabella)

Le cremagliere di precisione Molinati della Serie DSC246 a passo modulare Q6 sono prodotte in lunghezza (da 500 a 1000 mm) e modulo (1,5 a 6 mm) variabili e rappresentano lo standard a livello internazionale di cremagliere a dentatura elicoidale temprate e rettificate.
La tempra della dentatura viene eseguita secondo parametri specifici e l'intero processo di produzione è monitorato per garantire al cliente la massima qualità ed efficienza.
L'utilizzo di pignoni su cremagliere serie DSF a dentatura elicoidale assicura movimenti lineari veloci, precisi e silenziosi nei macchinari industriali di ogni settore.

DSC246 cremagliere passo modulare

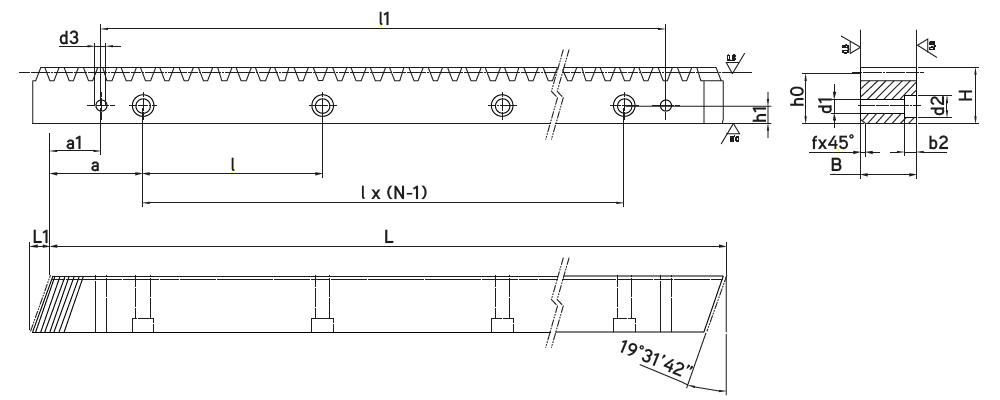

tutte le quote sono espresse in mm
DSC246 cremagliere passo modulare

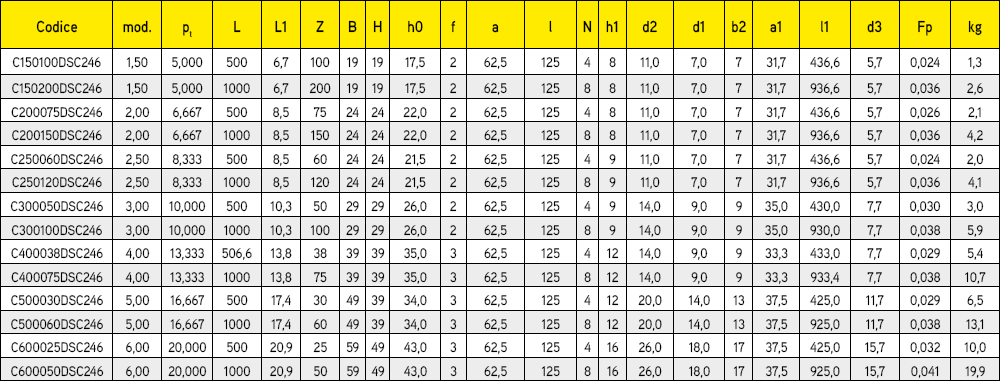

pt: passo tangenziale - Z: numero dei denti - N: numero dei fori - d3: preforatura per spina


Note: è necessaria una controcremagliera di montaggio per il posizionamento corretto tra due cremagliere consecutive (fornibile a parte). - Su richiesta fornitura del pignone.
